製品仕様

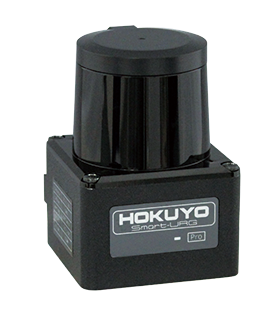

品 名	測域センサ
型　式	UST-30LX
電源電圧	DC12V/DC24V　（動作電圧範囲10～30Ｖ　　リップル10％以内）
消費電流※1	Typ.150mA以下（ＤＣ24Ｖ）　但し、起動時に突入電流約450mA必要
消費電力	3.6W以下(定常時)
光 源	半導体レーザ(波長：905nm） FDAレーザ安全クラス1
検出距離及び検出体	検出保証値：0.05m～30m※2　（反射率90%白ケント紙)
	：0.05m～12m※2　（反射率10%黒紙）
	最大検出距離：60m（出力限界値）
	最小検出物：180mm(10m)、350mm(20m)、520mm(30m)
測距精度	±40mm※2
繰返し精度	σ< 20mm※2
測定分解能	1mm単位
走査角度	270度
走査時間	25ms (モータ回転数 2400rpm)
角度分解能	0.25度/0.125度※5
起動時間	10sec以内　 (但し、起動条件(故障)によっては、超える場合があります。)
出力	故障出力･同期出力　フォトカプラ・オープンコレクタ出力 DC30V 50mA MAX．
ｲﾝﾀｰﾌｪｰｽ	Ethernet 100BASE-TX
表示灯	電源表示灯（青）：正常動作時点灯、起動時及び故障時点滅
使用周囲温度、湿度	-30℃ ～ +50℃※6　85％ＲＨ以下 （但し、結露、凍結がない事）
使用周囲照度	100,000　ｌｘ以下※3
保存周囲温度、湿度	-30℃ ～ +70℃　85％ＲＨ以下（結露、凍結がない事）
耐振動	10～55Ｈｚ　複振幅1.5ｍｍ　Ｘ．Ｙ．Ｚ方向　各2時間
	55～200Ｈｚ　98ｍ/ｓ2(10G)　　スイープ2分　Ｘ．Ｙ．Ｚ方向　各１時間
耐衝撃	196m/s２（20Ｇ）　Ｘ．Ｙ．Ｚ方向　各10回
絶縁抵抗	10ＭΩ　ＤＣ500Ｖメガー
EMC規格	（EMI）
	EN61326-1：2013
	EN55011：2009 + A1：2010
	（EMS）
	EN61326-1：2013
	EN61000-4-2：2009
	EN61000-4-3：2006 + A1：2008 + A2：2010
	EN61000-4-4：2012
	EN61000-4-6：2009
	EN61000-4-8：2010
RoHS指令	(EU)2015/863
保護構造	IP67※4
質量	130g　(ケーブル除く)
設計寿命	常温使用にて5年（モータ寿命）
材質	光学窓：ポリカーボネイト、本体：アルミ
外形寸法(W×D×H)	50mm×50mm×70mm（本体のみ）

注)※1：電流容量に十分な余裕を持った電源をご使用ください。
　 ※2：距離精度は出荷時の基準環境下における基準反射板によるものです。
　　　　低温-11℃以下の環境では検出距離が以下の通りになります。
　　　　反射率90%白ケント紙：0.05m～25m、反射率10%黒紙：0.05m～8m
　 ※3：太陽光など強い外乱光の直射時は検出が保障できません。西日などが入らないよう 配慮願います。
　 ※4：電源ケーブル、Ethernetケーブル末端（コネクタ部）はIP67保護構造ではありません。
　 ※5：LXSettingTool により高分解能モードに切り替えることができます。(初期値：0.25 度)
　　　　製品コードUUST2** 以降(firmware version：4.0.0 以降) の製品で対応しています。
　 ※6：起動温度は-10℃～+50℃になります。

この商品はメーカー北陽電機株式会社側にて、全ての購入者様へ、エンドユーザー確認を求められております。
注文確定後、発送前に、設置、又は使用場所住所と最終利用者のお名前を確認させていただいております。
確認できない場合、北陽電機株式会社側の規定により、商品を発送することはできません。
その場合、注文はキャンセルさせていただきます。
あらかじめご了承下さい。
※ご意見などございましたら、直接、北陽電機株式会社へお問い合わせ願います
　北陽電機株式会社電話番号：06-6441-2212
